外球面球軸承作為工業設備中常用的支撐部件，其支撐結構多樣，包括帶座外球面軸承、立式座、方形座、懸掛式支撐等。不同的支撐結構根據安裝環境、受力方向及運行條件而有所選擇。合理選配支撐結構，不僅能提升設備穩定性，還能延長軸承壽命，提高運行可靠性。本文將圍繞外球面球軸承的主要支撐結構類型進行詳細介紹，并結合應用實際進行總結分析。

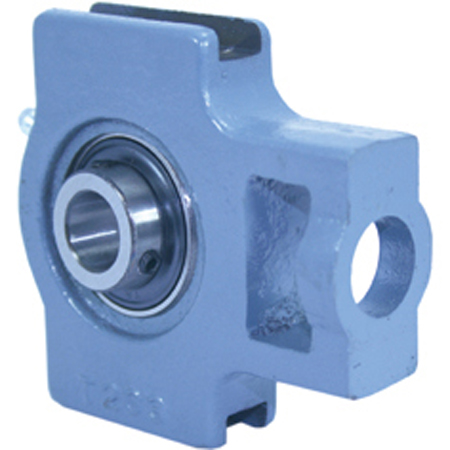

一、帶座外球面軸承結構
帶座外球面軸承是一種將軸承與軸承座結合為一體的裝置，具有安裝方便、密封良好、適應性強等特點。其座體通常采用鑄鐵、鋁合金或不銹鋼材質，配合外球面球軸承實現徑向和軸向支撐。帶座結構分為圓座、方座、凸臺座等，常用于農業機械、紡織設備、輸送系統等中小型設備。其最大優點是即使安裝基座略有不平，外球面的自調心特性也能補償輕微的安裝誤差，保證軸承正常運轉。
二、立式座與懸掛式支撐
立式座結構是通過底部安裝面進行固定，支撐軸承旋轉，適用于水平方向安裝要求高的場合，能有效抵抗徑向載荷和中小幅度的沖擊載荷。懸掛式支撐則多用于需要懸空支撐或設備上方空間受限的環境，比如部分輸送線、輕型起重設備等。懸掛式結構要求座體剛性更高，且軸承的鎖緊結構更為可靠，以避免因重力或振動引起軸承松動或偏移。兩者根據應用需求，分別在不同工業場景中得到廣泛應用。
三、法蘭支撐與滑塊式支撐
法蘭支撐結構通過法蘭盤與設備面緊密連接，多用于軸向空間受限或者需加強軸承定位精度的工況。法蘭形式多樣，如圓法蘭、方法蘭、鉆孔法蘭等，便于不同安裝布局?；瑝K式支撐則常見于可調節的導向系統或軌道設備，通過帶座軸承與滑塊結合，允許在一定范圍內進行微調或移動，適應動態工況變化。特別在輕載高速移動系統中，滑塊式支撐能提供良好的導向與支撐效果。
四、整體式與分體式支撐組合
整體式支撐將軸承座和軸承制造為一體化結構，安裝便捷、尺寸緊湊，適合批量生產設備;而分體式支撐則便于后期維修與更換，常用于維護要求高或設備尺寸較大的工業應用。整體式支撐在輕量化設計中占有優勢，而分體式則在大型重載設備中更為普遍，尤其當軸承需要頻繁拆裝檢修時，分體式結構的優勢尤為明顯。根據實際使用頻率、環境復雜度和維護條件，合理選擇整體式或分體式支撐，是保障系統可靠運行的重要一環。
總結分析
外球面球軸承支撐結構的選擇，應綜合考慮載荷方向、安裝環境、設備結構設計及后期維護便捷性。不同支撐結構各有優勢與應用場景，沒有絕對優劣之分，只有合理適配之選。帶座軸承在普通工況中應用廣泛，法蘭支撐適用于定位要求高的環境，而懸掛式、滑塊式等則針對特定安裝條件下優化設計?？茖W(xué)匹配支撐結構，不僅能提升系統穩定性與使用壽命，還能顯著降低設備整體維護成本與故障率。
個人觀點
我認為，在工業應用不斷趨向智能化與高可靠性的趨勢下，外球面球軸承的支撐結構也需不斷優化升級。未來，集成式智能座、輕量高強度材料應用、模塊化安裝設計將成為主流方向。同時，選型時不能只看單一參數，而應深入理解實際工作環境與設備運行模式，從整體系統的穩定性與維護便利性出發，精準匹配支撐結構，才能真正發揮外球面球軸承的最大性能。本文內容是上隆自動化零件商城對“外球面球軸承”產品知識基礎介紹的整理介紹，希望幫助各行業用戶加深對產品的了解，更好地選擇符合企業需求的優質產品，解決產品選型中遇到的困擾，如有其他的疑問也可免費咨詢上隆自動化零件商城。
