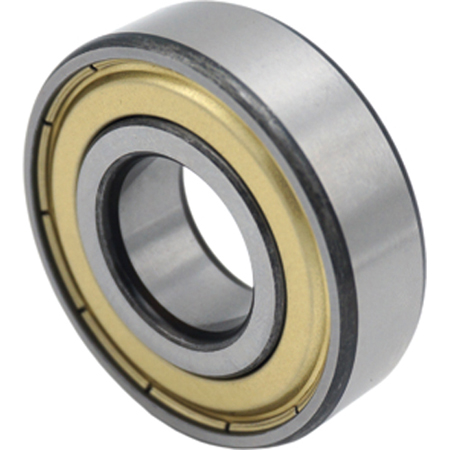

在飛輪系統中，軸承作為連接動力傳遞軸與殼體的重要支撐元件，需采用過盈配合方式安裝于飛輪殼體內。過盈配合不僅保障結構穩定性，更能防止運行中軸承外圈發生轉動。本文系統闡述配合原理、工藝注意事項及結構設計要求，為高可靠性裝配提供技術依據。
一、過盈配合的設計目的與基本原理
飛輪殼體與軸承之間的過盈配合，主要目的在于確保軸承外圈在高速運轉、周期載荷和溫升條件下不產生軸向或周向相對位移。飛輪作為儲能與慣性調節核心部件，其高速旋轉過程中，軸承需承受來自主軸的徑向力、溫度膨脹力以及沖擊載荷。若軸承與殼體為間隙配合，則外圈可能在運轉中發生“蠕動”現象，導致配合面磨損、潤滑失效乃至軸承抱死。因此，設計中一般將軸承外圈與飛輪殼體孔徑設計為過盈配合，以通過微小的尺寸壓緊力形成靜摩擦鎖緊效果。配合量大小需綜合考慮材料彈性模量、熱膨脹系數與工作環境溫度，確保在極限狀態下仍能維持穩定緊固而不至于過應力造成殼體脹裂或軸承變形。
二、過盈裝配的工藝控制與誤差管理
實現穩定的過盈配合不僅依賴?yán)碚撚嬎?，更需要在裝配工藝階段嚴格控制配合精度與裝配方式。常見裝配方法有冷裝(壓入)與熱裝(加熱殼體再裝配軸承)兩類。由于飛輪殼體多為鑄鐵或鋁合金，力裝過程若控制不當，極易造成局部應力集中與殼體開裂，推薦采用熱脹裝配方式，即通過精控殼體加熱至指定溫度，再快速將軸承壓入，以熱脹冷縮實現自然過盈鎖緊。配合面加工公差應在H6/k5、H7/m6等范圍內選取，以確保既有足夠的緊固力，又不致于影響軸承結構完整性。配合表面粗糙度亦需控制在Ra0.8μm以下，避免應力集中。裝配完成后應通過圓跳動、內徑同軸度等指標進行檢測，防止因配合不均引起軸系偏擺。特殊情況下，還需在軸承外圈后方設計止動擋圈或定位肩，以防高頻振動導致軸承發生軸向位移。
三、結構與運行安全的長期保障設計
過盈配合雖解決了軸承固定問題，但也帶來了應力集中、溫差干涉等潛在風險，因此需在設計階段提前防范。首要策略是選用合理材料匹配，如軸承鋼配合鑄鋁殼體，注意兩者熱膨脹系數差異，避免運行時因殼體熱脹而減弱配合力。其次，飛輪殼體應設計有充分的圓角過渡與加強筋，提高抗壓能力并分散過盈應力。此外，對于高轉速系統，還應引入有限元仿真分析，評估安裝狀態下殼體的應力分布與軸承接觸應力變化，確保系統長時間運行不出現結構疲勞或熱變形。同時建議在設計中保留拆卸通道或安裝螺紋孔位，方便后期檢修與更換，提升系統維護效率。飛輪系統中一旦發生軸承松動或旋轉，將迅速帶來振動放大、軸偏移甚至安全事故，因此必須以過盈配合作為基礎的固定手段，同時輔以多重定位與熱應力緩解設計。
總結分析
軸承與飛輪殼體的過盈配合是確保旋轉系統可靠性和穩定性的重要基礎，其核心在于通過精準干涉量實現長效固定。該結構不僅可防止軸承外圈旋轉與移位，更能有效應對熱脹冷縮帶來的載荷變化。合理選擇配合公差、控制裝配工藝并進行應力分析，是保障結構安全與延長使用壽命的關鍵路徑。
個人觀點
我認為，過盈配合雖為傳統機械聯接手段，但在飛輪類高速旋轉系統中依然不可替代。其結構簡單卻效果顯著，體現了機械設計中“以簡馭繁”的智慧。未來建議結合智能檢測手段，對配合狀態進行在線監測，以進一步提升運行可靠性。本文內容是上隆自動化零件商城對“軸承”產品知識基礎介紹的整理介紹，希望幫助各行業用戶加深對產品的了解，更好地選擇符合企業需求的優質產品，解決產品選型中遇到的困擾，如有其他的疑問也可免費咨詢上隆自動化零件商城。
