角接觸球軸承是一種專門用于承受徑向與軸向聯合載荷的滾動軸承，其接觸角設計能夠滿足高精度和高速度的需求。角接觸球軸承的尺寸和型號選擇需要根據具體的應用環境、載荷條件和性能要求進行匹配。以下從結構分類、型號命名、尺寸范圍以及選型注意事項等方面進行詳細介紹。
一、角接觸球軸承的分類
1.單列角接觸球軸承
●接觸角通常為15°、25°或40°，可承受單方向的軸向載荷。
●常需成對安裝(如背對背、面對面或串聯配置)以同時承受雙向軸向力。
2.雙列角接觸球軸承
●結構相當于兩組單列角接觸球軸承的背對背組合，可承受徑向載荷和雙向軸向載荷。
●通常用于空間有限但要求高剛性的場合，如汽車輪轂。
3.四點接觸球軸承
●滾道特殊設計使?jié)L珠與滾道在四點接觸，適合承受徑向和雙向軸向載荷。
●適用于緊湊型設計的機械，如航空航天設備。
二、角接觸球軸承的型號命名規則
軸承的型號由系列號、尺寸代號和接觸角等組成，不同品牌遵循統一的標準，如ISO標準，也會有自定義后綴。以下為典型命名規則：
●型號示例：7203B、7310C。
○7：代表角接觸球軸承系列。
○203/310：內徑的代號。
○B(yǎng)/C：接觸角代碼，B表示40°，C表示15°。
●后綴說明：
○DB/DF/DT：成對安裝的形式(背對背、面對面或串聯)。
○2RS：密封圈設計，用于防塵和潤滑保護。
○P4/P5：精度等級，P4為更高精度。

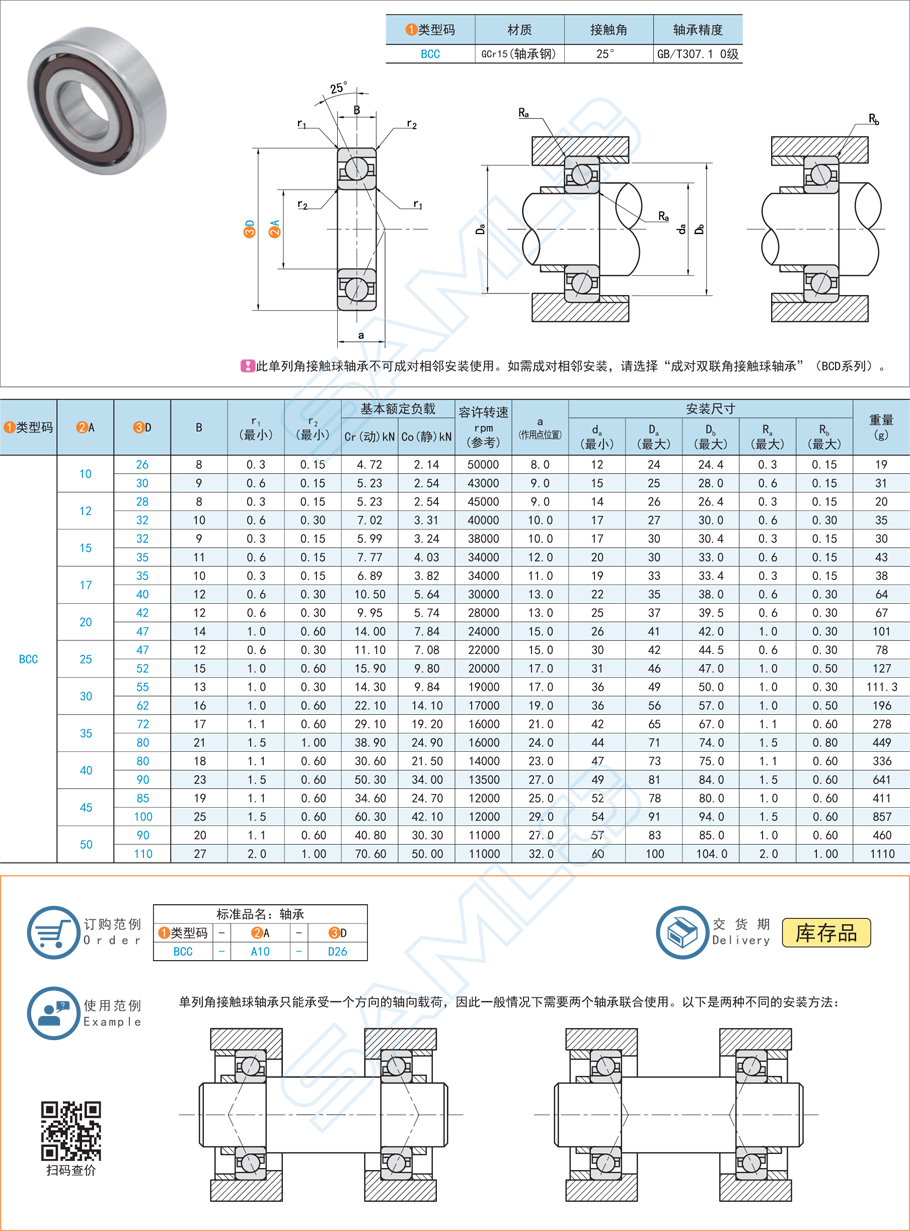

三、角接觸球軸承的尺寸范圍
角接觸球軸承的尺寸根據使用需求從小到大均有涵蓋：
●內徑范圍：4mm～500mm。
●外徑范圍：15mm～1000mm。
●寬度范圍：4mm～250mm。
具體尺寸需參考ISO 15標準或制造商的產品目錄，以匹配機械設備的設計需求。
四、應用場景與選型建議
角接觸球軸承廣泛用于以下領域，根據工況要求選擇合適的尺寸和型號：
1.高速設備：如機床主軸、高速電機，推薦15°接觸角的高精度型號(如P4或更高)。
2.高軸向載荷場合：離心泵和渦輪機，建議使用接觸角40°的單列或雙列軸承。
3.汽車行業：汽車輪轂軸承通常選用雙列角接觸球軸承，具有高剛性和耐用性。
4.航空航天：四點接觸球軸承適用于輕量化設計需求的場合，如衛星組件。
五、主要品牌與產品線
●SKF：提供7200和7300系列，覆蓋高精度和高剛性產品需求。
●FAG：HCB系列專注高載荷與高性能，廣泛應用于工業機械。
●NSK：以高速和高精度的軸承產品著稱，適合精密機械。
六、選型注意事項
1.載荷條件：確定軸向與徑向載荷的比例，選用適當接觸角的軸承。
2.運行速度：高速應用選擇低摩擦和優化潤滑的型號。
3.精度要求：高精度機械設備選用P4或P5等級產品。
4.環境要求：特殊環境需選擇帶密封圈(如2RS)或特殊材料的軸承。
總結
角接觸球軸承因其獨特的設計，可滿足從高速、高精度到重載環境的多種需求。通過合理選擇尺寸和型號，可確保設備的運行效率和使用壽命。結合具體工況，參考標準型號及制造商提供的技術支持，可實現最佳的選型與應用效果。本文內容是上隆自動化零件商城對“角接觸球軸承”產品知識基礎介紹的整理介紹，希望幫助各行業用戶加深對產品的了解，更好地選擇符合企業需求的優質產品，解決產品選型中遇到的困擾，如有其他的疑問也可免費咨詢上隆自動化零件商城。
