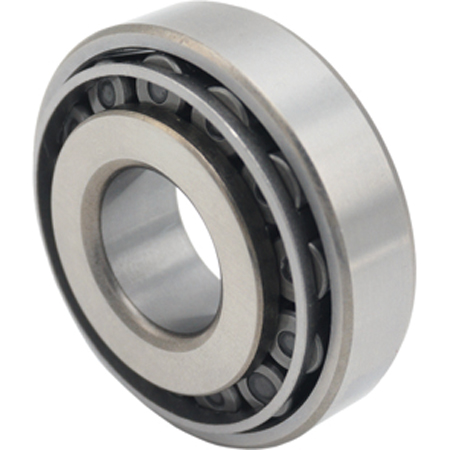

圓錐滾子軸承廣泛應用于汽車、鐵路、航空及機械設備中，主要用于承受徑向和軸向雙向負載。由于其獨特的結構和功能，設計時需要關注其承載性能、壽命和運行穩定性。以下是圓錐滾子軸承承載結構設計的幾個要點。
一、承載面設計
1.滾子接觸面設計 圓錐滾子軸承的承載結構中，滾子與內外圈的接觸面是決定承載能力的關鍵。設計時需要保證滾子的接觸面與軸承圈的配合精度，確保接觸應力分布均勻，從而減少局部過載、磨損和產生噪音。
2.滾子傾斜角度：圓錐滾子軸承的滾子通常具有一定的傾斜角度，這可以有效分配軸向負載。設計時需合理選擇該角度，以便在不同的負載條件下獲得最佳的承載能力。
3.接觸應力優化：設計時需要控制滾子與內外圈接觸處的應力，避免過高的接觸應力集中，這對于提高承載能力、延長軸承壽命至關重要。通過優化材料、調整硬度和采用適當?shù)臐櫥侄蝸矸稚⒔佑|應力。
4.滾子形狀和尺寸 滾子的尺寸、形狀(通常為圓柱形或橢圓形)和數量會直接影響承載能力。滾子的設計需要兼顧剛性、承載能力和空間利用率，確保滾子和軸承內外圈的良好配合，以防止?jié)L子發生變形或磨損不均。
5.滾子數量：滾子的數量對承載能力和軸承的剛性有直接影響，更多的滾子可以分擔更大的負載，因此設計時需要平衡滾子數量與承載能力之間的關系。
6.滾子尺寸：設計時需要根據實際負載需求選擇合適的滾子直徑和長度，避免過大的滾子帶來額外的摩擦和損耗。
二、內外圈的幾何形狀設計
1.內外圈角度設計 圓錐滾子軸承的內外圈通常具有一定的錐形角度，設計時需要確保內外圈的角度與滾子的傾斜角度相匹配，以確保軸承在承受負載時能夠維持較為穩定的運行狀態。合理的角度設計有助于減小內外圈的接觸應力，避免因接觸不良而導致過早磨損或失效。
2.圓錐度與配合 圓錐滾子軸承的內外圈通常呈圓錐形狀，內圈或外圈的配合關系需要通過圓錐度來保證。設計時要確保內外圈的圓錐度在一定范圍內，以保證滾子的自適應性和軸承的高效運轉。過大或過小的圓錐度都會影響軸承的載荷分布和壽命。
三、潤滑結構設計
1.潤滑方式 圓錐滾子軸承通常通過油潤滑或脂潤滑來減少摩擦和磨損。設計時需要考慮潤滑系統的合理性，確保潤滑油或潤滑脂能夠均勻地分布在滾子和內外圈接觸面之間，從而降低摩擦系數，延長軸承的使用壽命。
2.油池潤滑：在高負荷和高速運轉的環境中，油池潤滑能夠提供較好的潤滑效果，有助于降溫和減少摩擦。
3.油脂潤滑：對于一些低速或間歇性工作環境，油脂潤滑能夠提供較好的密封性和防塵效果，適合長期運轉的應用場合。
4.潤滑通道設計 圓錐滾子軸承設計時，潤滑油或潤滑脂的供給和回流通道需要合理布局，確保潤滑油能夠快速、有效地進入接觸面，減少磨損。設計時還需要考慮潤滑劑的使用壽命、流動性和溫度穩定性。
四、負載分配與剛性設計
1.負載分配設計 圓錐滾子軸承能夠承受徑向和軸向負載，負載分配的均勻性直接影響其承載能力和工作性能。在設計時，必須確保各個滾子能夠均勻分擔負載。合理的滾子排列和數量設計可以有效提高軸承的負載能力。
2.剛性和變形控制 為了提高圓錐滾子軸承的穩定性和精度，設計時需要考慮軸承的剛性，避免過大的彈性變形影響軸承精度。在高負載、高速運行的情況下，剛性不足會導致軸承出現變形，增加摩擦和磨損。加強剛性設計，選擇合適的材料和結構，有助于提高軸承的使用壽命。
五、密封結構設計
1.密封性能 密封結構對于圓錐滾子軸承的壽命和性能至關重要。在設計密封時，要確保密封能夠有效防止外部灰塵、水分及其他污染物進入軸承內部，同時防止?jié)櫥瑒┬孤?。常見的密封方式有唇形密封、彈性密封等?/p>
2.防護設計 防塵、抗腐蝕等設計對于軸承的工作環境有重要影響。根據使用環境的不同，可能需要額外的防護設計，例如使用特殊的密封材料或者防腐涂層，以確保軸承在惡劣環境中的穩定性。
六、總結
圓錐滾子軸承的承載結構設計涉及多方面的技術要點，包括滾子形狀與尺寸、內外圈幾何設計、潤滑結構、負載分配與剛性設計、密封性能等。合理的設計可以有效提高軸承的承載能力、使用壽命和運行穩定性。在設計過程中，必須綜合考慮負載、轉速、環境條件等多方面因素，以確保圓錐滾子軸承的最佳性能。本文內容是上隆自動化零件商城對“圓錐滾子軸承”產品知識基礎介紹的整理介紹，希望幫助各行業用戶加深對產品的了解，更好地選擇符合企業需求的優質產品，解決產品選型中遇到的困擾，如有其他的疑問也可免費咨詢上隆自動化零件商城。
