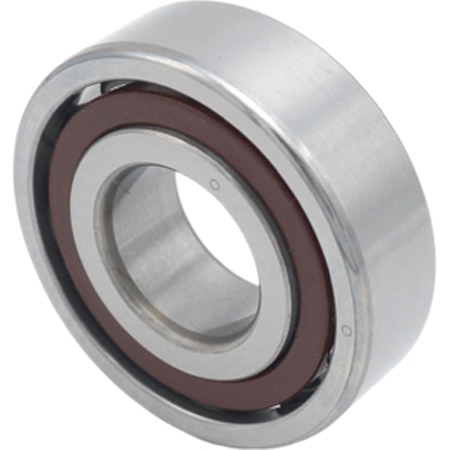

角接觸球軸承是一種能夠同時承受扭轉和扭轉的軸承，其內部結構設計決定了軸承的承載能力、剛性和旋轉精度。本文從接觸角原理、溝道設計、架保持結構三個方面詳細解析了角接觸球軸承的結構設計原理。
1. 接觸角原理——影響承載能力
接觸球軸承的滾動體(鋼球)與內外圈滾道接觸點一定的接觸角(通常為15°、25°、40°)，接觸角的大小直接影響軸承的承載能力和剛性：
○小接觸角(15°)：適用于高速旋轉工況，摩擦力小，但承載能力較低。
○中等接觸角(25°)：兼顧速度與軸承能力，廣泛用于機床主軸、精密設備。
○大接觸角(40°)：適用于高扭轉工況，如推力軸承或高負荷傳動系統。
在運行過程中，文藝復興導致鋼球與滾道之間的接觸區域增大，從而提高了布局的均勻性，提高了軸承的損耗。
2.溝道設計——優化分區與梯度性能
溝道是角接觸球軸承的重要承載結構，其設計直接影響軸承的摩擦系數、剛性和消耗量：
○深溝道設計：增加接觸面積，提高剛性和軸承，適用于剛性需求高的機床或軸承設備。
○優化溝道曲率：一般溝道曲率半徑與鋼球半徑的比值為0.52~0.55，提高優化接觸靈敏度，疲勞壽命。
○異形溝道設計：部分高性能角接觸球軸承采用非對稱溝道，增強軸承的承載能力，提高剛性。
3.保持架構結構——降低難度，提高旋轉穩定性
角接觸球軸承的保持架結構影響軸承的旋轉穩定性、摩擦磨損和極限，常見的保持架類型包括：
○銅合金保持架：耐高溫、抗沖擊，適用于高負荷、高負荷工況，如航空航天設備。
○工程塑料保持架(PA66、PEEK)：摩擦系數低，適用于高速、軸承機床主軸。
○鋼制托盤保持架：成本低，適用于一般工業機械。
保持架結構還需要優化球體保持間隙，以防止運行時滾動體漂移導致軸承異?；蛟胍簟?/p>
總結
角接觸球軸承的設計涉及接觸角優化、溝道精度控制、保持架匹配，以提高軸承的承載能力、剛性和旋轉穩定性。不同的工況需要采用合適的接觸角、溝道曲率和保持架結構，以實現軸承的最優化性能。本文內容是上隆自動化零件商城對“角接觸球軸承”產品知識基礎介紹的整理介紹，希望幫助各行業用戶加深對產品的了解，更好地選擇符合企業需求的優質產品，解決產品選型中遇到的困擾，如有其他的疑問也可免費咨詢上隆自動化零件商城。
