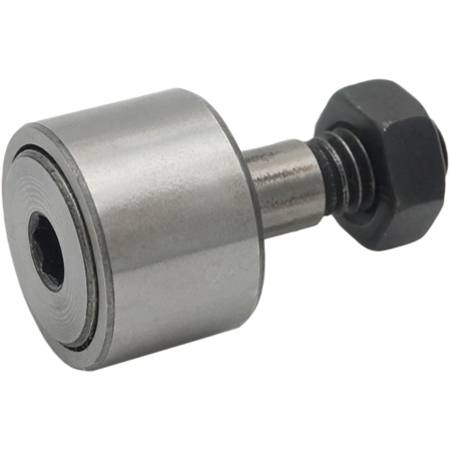

凸輪軸承隨動器(Cam Follower)廣泛應用于自動化設備、機床、輸送系統、工業機器人及高精度運動控制裝置，其核心部件之一是支撐軸(Support Shaft)。支撐軸的設計直接影響隨動器的承載能力、耐用性、安裝精度及運轉穩定性。隨著2025年高端制造技術的發展，支撐軸的設計正向高強度材料、優化結構及智能化潤滑管理方向升級，以提高整體耐久性并降低維護成本。本文將圍繞支撐軸的材料優化、結構改進及潤滑管理三大方面，詳細探討最新的設計技巧，并展望未來的發展趨勢。
1. 支撐軸材料優化：提升承載能力與耐磨性
支撐軸的材料直接影響其耐沖擊性、抗疲勞性能和摩擦系數。傳統支撐軸通常采用碳素鋼或合金鋼，但隨著工作環境要求的提高，2025年高端凸輪軸承隨動器的支撐軸材料逐步向高強度合金鋼、陶瓷復合材料及耐腐蝕不銹鋼方向發展，以滿足更高精度、更長壽命和更嚴苛環境的應用需求。
(1)高強度合金鋼支撐軸
最新一代的高端隨動器支撐軸通常采用碳氮共滲鋼(如20CrMo)、高碳鉻軸承鋼(GCr15)或粉末冶金鋼，并經過深層滲碳處理或表面氮化處理，以提高表面硬度和耐疲勞強度。此類材料適用于重載、高速、高頻運動等復雜工況，例如機床導軌隨動裝置和自動化沖壓系統。
(2)陶瓷復合支撐軸
在高溫、高速及無潤滑的特殊工況下，如航空航天、半導體制造及醫用設備，支撐軸采用氮化硅(Si?N?)陶瓷復合材料，以提供更低的摩擦系數和更高的耐腐蝕性。陶瓷支撐軸的重量較輕，可減少隨動器的慣性，提高動態響應能力。
(3)耐腐蝕不銹鋼支撐軸
在食品加工、制藥行業及海洋環境中，支撐軸需具備抗氧化和耐腐蝕性能。最新的17-4PH不銹鋼、AISI 440C不銹鋼及鈦合金支撐軸，經過鈍化處理或PVD涂層強化，可以在潮濕、酸堿環境中長期穩定運行。
2. 結構優化：增強剛性、減少應力集中
支撐軸的結構設計決定了凸輪軸承隨動器的整體剛性、抗沖擊能力及安裝精度。現代優化策略主要包括加強支撐軸剛性、優化安裝結構及減少應力集中，以確保軸承在高負荷和高速運行條件下仍能保持穩定性。
(1)高剛性支撐軸設計
●實心軸 vs. 空心軸：
傳統支撐軸多為實心結構，提供更高的剛性和抗沖擊能力。但在高速和輕量化應用中，2025年最新的高端隨動器支撐軸采用優化壁厚的空心軸，不僅可有效減輕重量，還能降低離心力，提高動態響應能力。
●強化軸肩設計：
采用加厚軸肩或加大圓角過渡，可以減少應力集中，提高支撐軸在交變載荷作用下的抗疲勞能力，特別適用于高頻往復運動設備。
(2)優化安裝方式
●螺紋固定 vs. 法蘭連接：
傳統的支撐軸多采用螺紋固定方式，但在高精度或重載應用中，法蘭連接或定位銷輔助固定方式能夠提供更高的剛性和安裝精度。
●自鎖防松設計：
在高速振動環境下，支撐軸可能因長時間受力導致松動。最新設計采用防松螺紋、雙螺母鎖緊或彈性卡簧固定，以提高連接的穩定性并減少維護成本。
(3)應力分布優化
●通過有限元分析(FEA)，優化支撐軸的受力分布，避免由于過大應力集中導致的疲勞斷裂。
●變截面支撐軸設計，可在軸承接觸區域增加材料厚度，以提高抗沖擊能力，同時在非受力區減少材料，提高輕量化效果。
3. 智能潤滑管理：提高耐用性并降低摩擦
潤滑是支撐軸設計中的關鍵因素，良好的潤滑管理能夠減少摩擦損耗，提高軸承壽命，并減少維護成本。2025年，隨著智能制造的推進，智能潤滑系統逐步替代傳統的手動潤滑方式，以實現更高效的油膜管理和低摩擦運轉。
(1)優化潤滑通道設計
●采用內置潤滑通道，使?jié)櫥湍軌蚋鶆虻胤植贾翝L動體與支撐軸接觸區域，減少摩擦系數，提高運行平穩性。
●部分高端支撐軸采用微孔潤滑技術，可在軸表面形成均勻油膜，減少摩擦熱量。
(2)智能潤滑系統
●結合工業物聯網(IIoT)，支撐軸可配備智能傳感器，實時監測潤滑油狀態，并在潤滑不足時自動補充潤滑劑。
●適用于無人值守工況，如自動化生產線、遠程輸送設備等，減少人工維護成本。
(3)表面涂層技術
●采用DLC(類金剛石碳)涂層或MoS?(二硫化鉬)固體潤滑膜，可以顯著降低支撐軸的摩擦損耗，提高耐磨性，適用于高負載、高速應用場景。
總結
2025年，凸輪軸承隨動器的支撐軸優化主要體現在材料升級、結構改進及智能潤滑三個方面：
●材料升級：采用高強度合金鋼、陶瓷復合材料及耐腐蝕不銹鋼，提高支撐軸的耐磨性和抗疲勞能力;
●結構優化：通過高剛性支撐軸、優化安裝方式及應力分布優化，提升支撐軸的承載能力和安裝精度;
●智能潤滑管理：應用內置潤滑通道、智能潤滑系統及表面涂層技術，提高潤滑效率，減少維護成本，并延長使用壽命。
未來，支撐軸的設計將進一步向輕量化、高精度及智能化方向發展，以滿足更嚴苛的工況要求，為自動化設備及高端制造行業提供更可靠的運動支撐方案。本文內容是上隆自動化零件商城對“凸輪軸承隨動器”產品知識基礎介紹的整理介紹，希望幫助各行業用戶加深對產品的了解，更好地選擇符合企業需求的優質產品，解決產品選型中遇到的困擾，如有其他的疑問也可免費咨詢上隆自動化零件商城。
