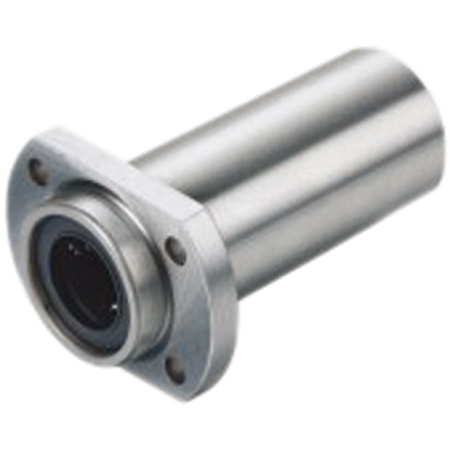

對邊法蘭直線軸承是一種常見于自動化與精密機械結構中的線性運動部件，其特點是安裝簡便、定位穩定。然而，該類軸承主要承擔徑向負載，對于軸向負載的承受能力存在一定局限。為了確保系統整體的穩定性與使用壽命，必須充分了解對邊法蘭直線軸承在軸向方向上的受力特性、限制因素以及優化設計的策略。本文將從結構特性、軸向負載影響及選型建議三個方面展開專業分析。
一、結構特性決定軸向負載能力有限
對邊法蘭直線軸承屬于滑動導引系統，內部滾動體(如鋼球)在保持架引導下沿軸向滑動，實現低摩擦直線運動。其主要結構設計聚焦于提供高精度的徑向導向和承載，因此在圓柱外殼與導向軸之間形成良好貼合。而“對邊法蘭”的設計，雖然增強了安裝穩定性和徑向抗偏載能力，但并未實質增強軸向抗力。這種法蘭結構一般位于軸承的一端，主要承擔安裝定位及輕微限位功能，并非用于長時間承受較大軸向推力。
由于滾珠的運動方向主要與軸向一致，缺乏對軸向力的有效抵抗路徑，因此當負載方向沿軸線作用時，滾珠容易發生微位移或打滑，從而引起系統穩定性下降。這種情況在高速來回運動或受載不均時尤為顯著，容易引發軸承松動或導軌磨損。
二、軸向負載的實際影響與風險
在實際應用中，如果對邊法蘭直線軸承被迫長時間承受軸向負載，尤其是推力性負載，可能導致滾珠局部受壓過大，形成點蝕磨損或壓痕，從而影響軸承壽命和精度保持能力。此外，軸向沖擊負載(如快速啟?；蜇撦d擾動)還可能引起滾珠脫軌、保持架破裂，最終導致軸承失效。
此類軸承常與導向軸成對使用，因此不宜通過單一軸承承受全部的軸向力。若必須承受一定軸向負載，需借助外部結構限制或專用止推部件進行分擔。例如通過在軸端安裝擋圈、止推墊片或在系統中嵌入推力軸承，以分流掉部分軸向作用力，從而延長直線軸承的使用壽命。
三、優化設計與選型建議
為了更好地控制軸向負載對系統的影響，設計時應明確區分直線軸承的受力方向與承載功能，優先將主要負載設計為徑向方向。如在系統中存在頻繁或持續的軸向推拉，建議選配專門具備軸向承載能力的復合軸承，或將滑臺結構與止推元件集成設計。此外，可考慮使用預壓結構或背靠背布置多軸承方式，以提升系統整體剛性和穩定性。
在選型方面，用戶應詳細查閱制造商提供的技術資料，關注軸承的額定動載荷、靜載荷及允許的最大軸向力，同時注意配合的導軌精度與表面硬度，確保運行間隙與潤滑狀態滿足要求。
總結分析
對邊法蘭直線軸承雖在安裝與定位方面具有明顯優勢，但其軸向負載能力相對有限，主要適用于徑向受力場合。在設計和應用過程中，若忽視軸向力的控制，可能導致軸承提前失效或系統性能下降。因此，合理分析工況條件，結合止推結構或配套軸承輔助分力，是提升對邊法蘭直線軸承運行可靠性與延長壽命的關鍵。針對軸向負載較大的系統，應優先考慮軸向承載能力強的替代方案或復合配置策略。本文內容是上隆自動化零件商城對“對邊法蘭直線軸承”產品知識基礎介紹的整理介紹，希望幫助各行業用戶加深對產品的了解，更好地選擇符合企業需求的優質產品，解決產品選型中遇到的困擾，如有其他的疑問也可免費咨詢上隆自動化零件商城。
