深溝球軸承是一種應用最廣泛的滾動軸承類型，以其結構簡單、制造成本低和承載性能平衡等特點，在各類機械設備中被廣泛采用。盡管其設計初衷是以承受徑向載荷為主，但在實際工況中，它也可承受一定程度的軸向載荷。這種軸向載荷的承受能力，與其內部溝道設計密切相關，其中“角接觸”成為一個關鍵影響因素。本文將圍繞深溝球軸承的角接觸特性進行分析，澄清其角接觸的定義、數值范圍以及對實際應用的影響。
一、深溝球軸承的結構特性與角接觸含義

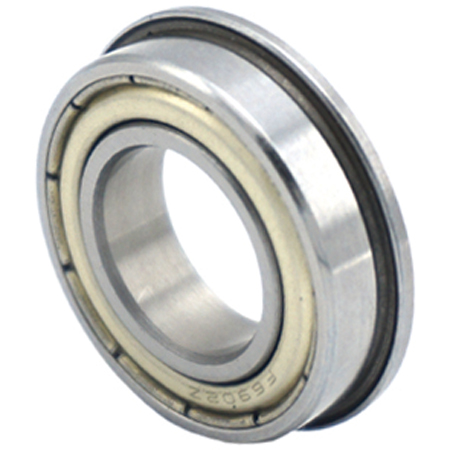

深溝球軸承由內圈、外圈、鋼球與保持架組成，其溝道設計呈近似圓弧形，球體緊貼在內外圈的深溝之間。所謂“角接觸”，是指當軸承受到軸向載荷時，球體與溝道之間形成一定的力傳遞角度，這個角度稱為接觸角。標準深溝球軸承在無載狀態下理論接觸角為0°，即載荷完全由徑向方向傳遞。然而，一旦施加軸向載荷，該接觸角會隨載荷變化略有增大，但通常不會超過8°～10°，遠低于專門設計的角接觸球軸承(接觸角一般為15°、25°甚至40°)。
二、接觸角變化與軸向承載能力的關系
雖然深溝球軸承并非為高軸向載荷而設計，但其深溝特性使其在單向或雙向軸向載荷作用下仍具備一定承受能力。特別是在運行中，軸承內部球體受力偏移，會形成實際上的非零接觸角，從而引導載荷部分沿軸向傳遞。但值得注意的是，由于其接觸角較小，軸向剛性和極限載荷能力有限，不宜長期用于高軸向載荷或高速帶偏心載荷場合。此外，如果使用中軸向載荷較大，還可能導致摩擦升高、溫升增加，甚至引起早期疲勞剝落。因此，在需要更大軸向剛性的場合，應選用專門的角接觸球軸承。
三、實際應用中的設計建議與誤區避免
在設計或選型階段，不能因深溝球軸承具備一定角接觸能力而替代角接觸球軸承使用，尤其在精密主軸、高速電機或高速聯軸傳動系統中。若設計條件中存在明確的雙向或持續軸向載荷需求，應優先選用角接觸結構軸承或雙列角接觸球軸承。在普通機械傳動或電機中，深溝球軸承依然是性價比極高的選擇，尤其適用于純徑向載荷或輕微軸向力組合工況。同時，應注意安裝同軸度及軸承間隙選擇，以避免偏載引起實際接觸角異常變化，造成性能退化。
總結分析
深溝球軸承在設計中原始接觸角為0°，但在軸向載荷作用下會形成小角度的實際接觸角，通常不超過10°。盡管其具備有限的軸向載荷承受能力，但由于角接觸特性較弱，不適合高負載軸向場合。在設計應用中，應正確評估其承載特性，避免將其用于超出其結構承受范圍的場景，從而保障設備運行的穩定性與壽命。選擇合適的軸承類型與了解其真實接觸特性，是機械系統設計中不可忽視的重要環節。本文內容是上隆自動化零件商城對“深溝球軸承”產品知識基礎介紹的整理介紹，希望幫助各行業用戶加深對產品的了解，更好地選擇符合企業需求的優質產品，解決產品選型中遇到的困擾，如有其他的疑問也可免費咨詢上隆自動化零件商城。
